Proe/Creo参数的使用和延伸

2024-06-22 16:38:22 分类：教程资源 595 0 0 原创

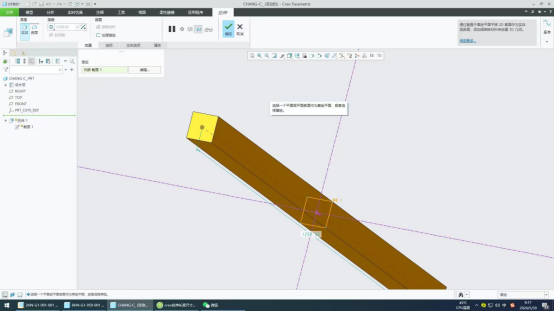

来自学员的提问为什么拉伸里面的深度选项是灰色的，没办法修改？


答：
模型使用了参数，将该尺寸定义给了这个参数。要修改，则需要在工具-参数里面找到相关参数数值进行修改。
相关参数的延伸使用：

1、参数的定义
参数可以一开始就定义在工具-参数定义，也可以在绘图过程中进行添加参数，在工具-关系-局部参数。该参数名称不可随意命名，如果提示保留了该名称，则说明软件自带了该名称，比如g，G1等，通常是指重力加速度，软件已预设自带了。过程中参数名称大小写是等效的，同时由于圆直径、圆半径、长度尺寸不能为0，所以一般需要给参数预设一个非0值。
2、参数的使用

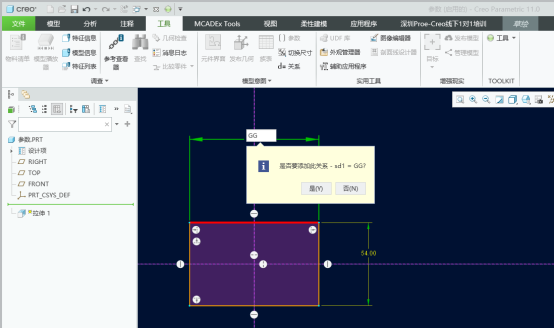

定义好参数之后，可在需要尺寸数字时，直接输入相关参数，回车，即可完成参数取代数值。赋予参数的过程中，也可进行相关的加减乘除运算，比如2*GG+120-20。

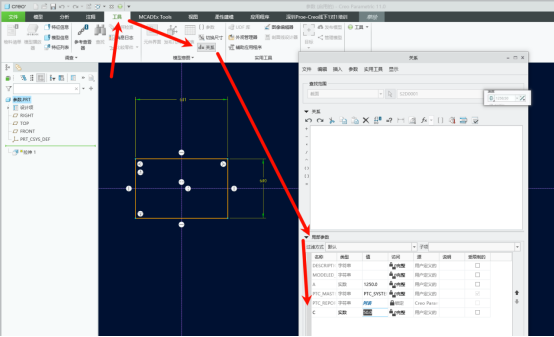

太过于复杂的参数定义，则可以在工具-关系中进行定义。其中sdxx是Proe/Creo软件系统自带的尺寸代号，具有唯一性。

3、参数的实战运用

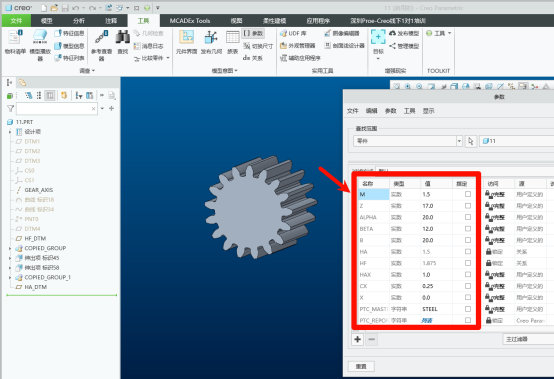

①参数化包装

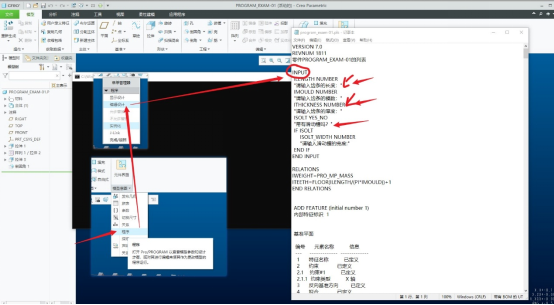

②程序化建模
程序化建模，是在参数化的基础上面，给文件添加了一个询问输入语句和相关参数变量，变更的时候，只需重新生成模型，即可弹出弹窗，需要相关参数的变更情况，按需进行勾选，进行输入变更。

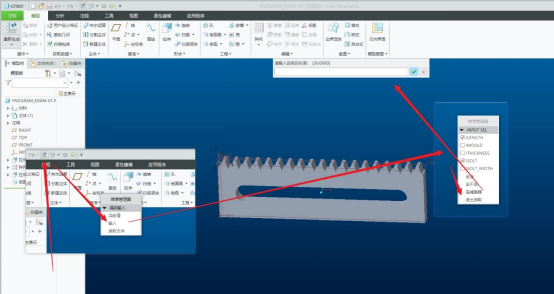

比如如下齿轮齿条的程序化建模变更逻辑如下。

③参数化族表（内嵌表格）
比如螺栓、螺钉等产品：

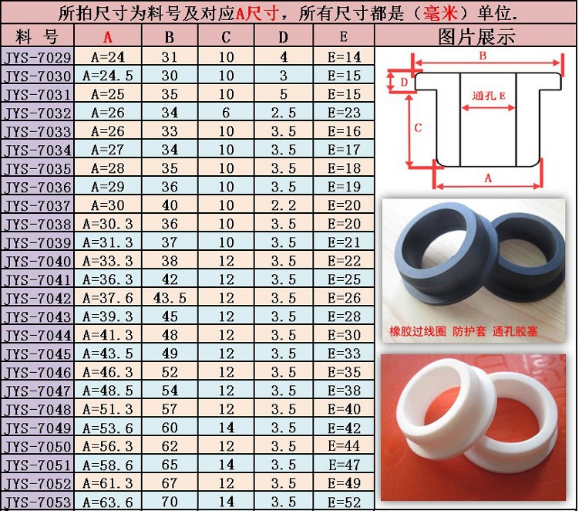

比如密封圈产品：

④参数化骨架建模

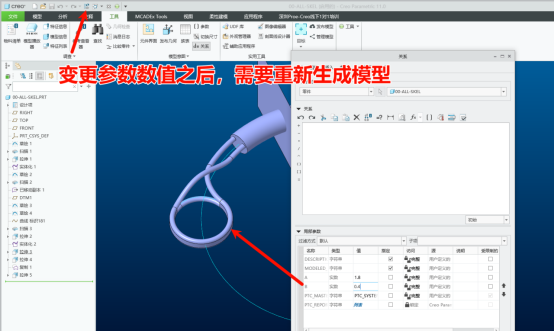

如下耳环骨架模型，其中一个造型由多个命令组成，如果要修改它的大小，需要进入到每个命令-草绘里面去修改，十分麻烦，那么我们可以进行定义一个参数-统一取代这个圆的大小，每次需要输入相关数值的时候，就直接输入这个参数。

当骨架变更完成之后，切换到装配，重新生成，即可将骨架的相关变更传递到装配中相关的零件。


⑤参数化产品设计系统
在Proe/Creo参数化的基础上，有能力的公司或个人利用Proe/Creo的二次开发可实现阀门的参数化设计、阀门电动装置参数化设计、油气分离器和离心通风器参数化设计、滑油泵参数化设计、电子皮带秤参数化设计。
