【手绘教程】工业设计手绘中的排线表现技法

2021-06-12 15:03:54 分类：设计资讯 1969 0 0 原创

【手绘教程】工业设计手绘中的排线表现技法

教程概述
工业手绘排线
文章要点：本节内容主要学习工业设计手绘中的排线
定位：工业设计专业
适合人群：考研/跨专业考研/在校大学生

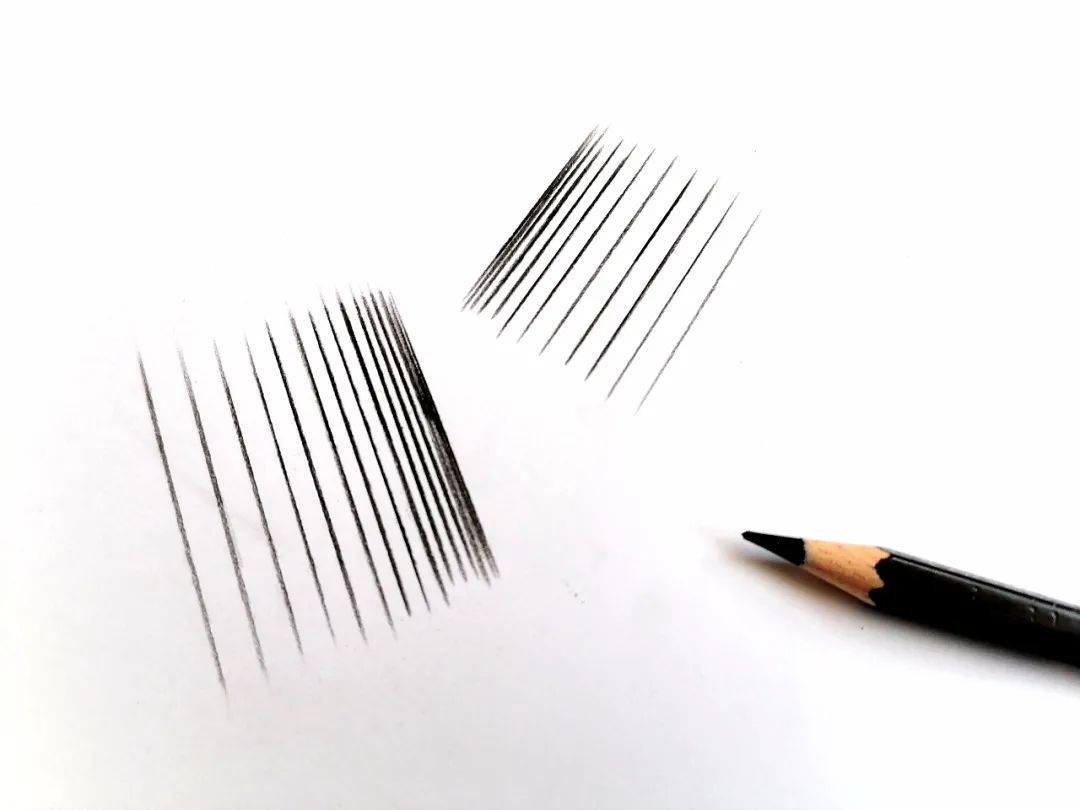

排线，即用线条的疏密、粗细、虚实来表达出层次和空间关系。
线条是手绘中最基本的构成要素，单个的线条适合表现形，而排线适合表现体，当大家有了基本的造型能力后，熟练地用排线会更容易表现出画面的体积空间关系，可以说，排线的形式直接影响着最终的手绘画面效果。

一、单个线条表现
线条是手绘中最基本的构成要素，想要获得好的排线效果，对于线条绘制就必须要有一定的认识。

因此，在聊排线之前，我们先认识一下几种常见的单个线条表现：

知识精讲：

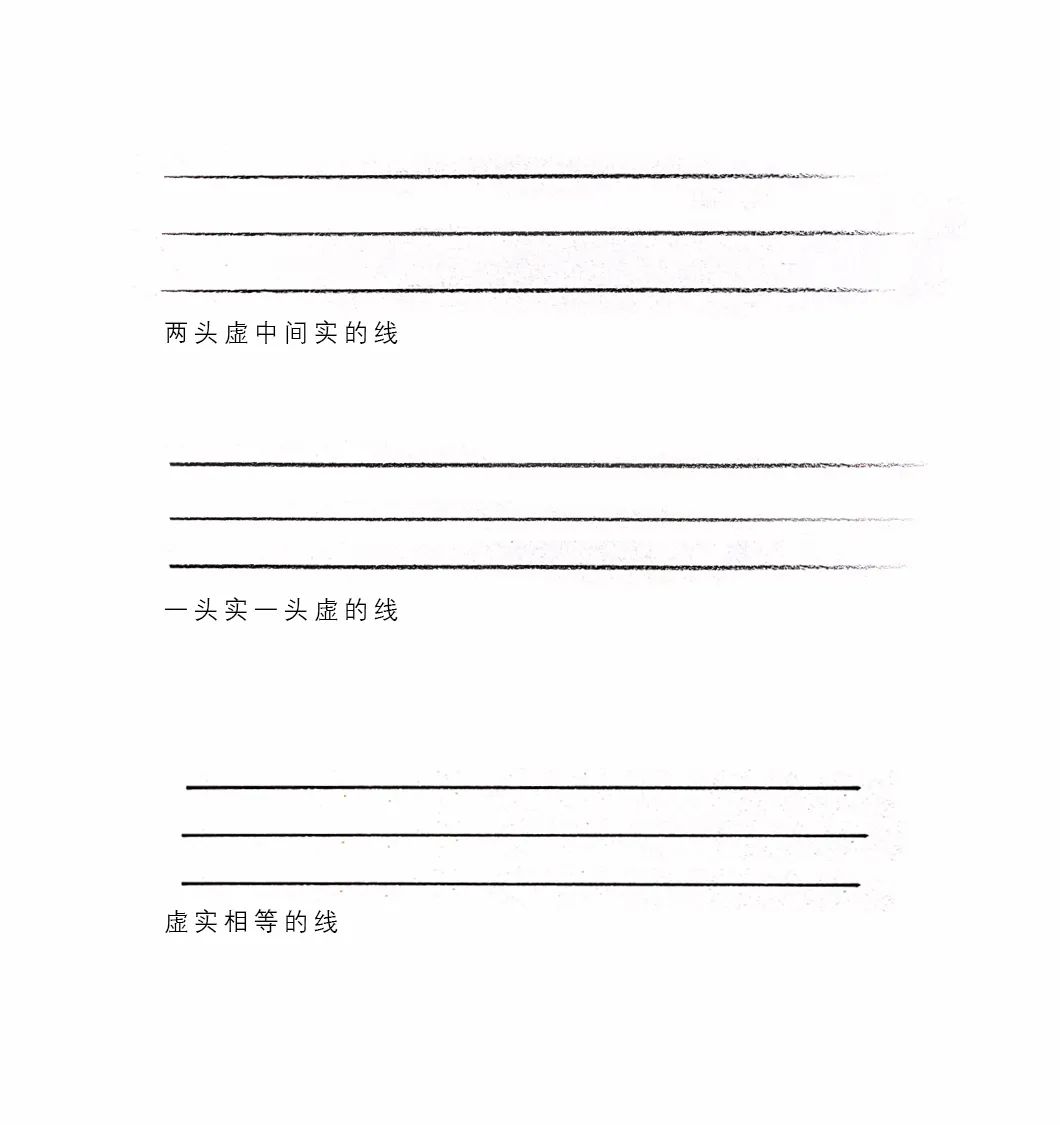

两头虚中间实的线和一头实一头虚的线是在手绘中最为常用的线条形式，这样的线条可以很好的表现由暗到亮或者由实到虚的渐变效果。

而两头虚中间实的线则更适合用来排线，中间重两边浅，在手绘中可以理解为落笔和收笔都轻一些，中间则重一些，整个动作要一气呵成。这样能够使线条形成中间实两头虚的效果，线条和线条之间会更容易衔接自然，大家能够更好地把握画面的整体效果。

注意事项：
工具：彩铅；
握笔：写字姿势，手指离笔尖稍远；
动作要领：手和肘同时运动，且手和肘运动的速度与距离相等，手臂保持平移；

二、排线方法
排线也是工业产品设计手绘中的一个标志，排线可以用来表现光影关系中的暗部、投影，交代颜色层次关系，表现材质、肌理纹路等信息。一般会采用以下几种方式：

1.平行均匀排线

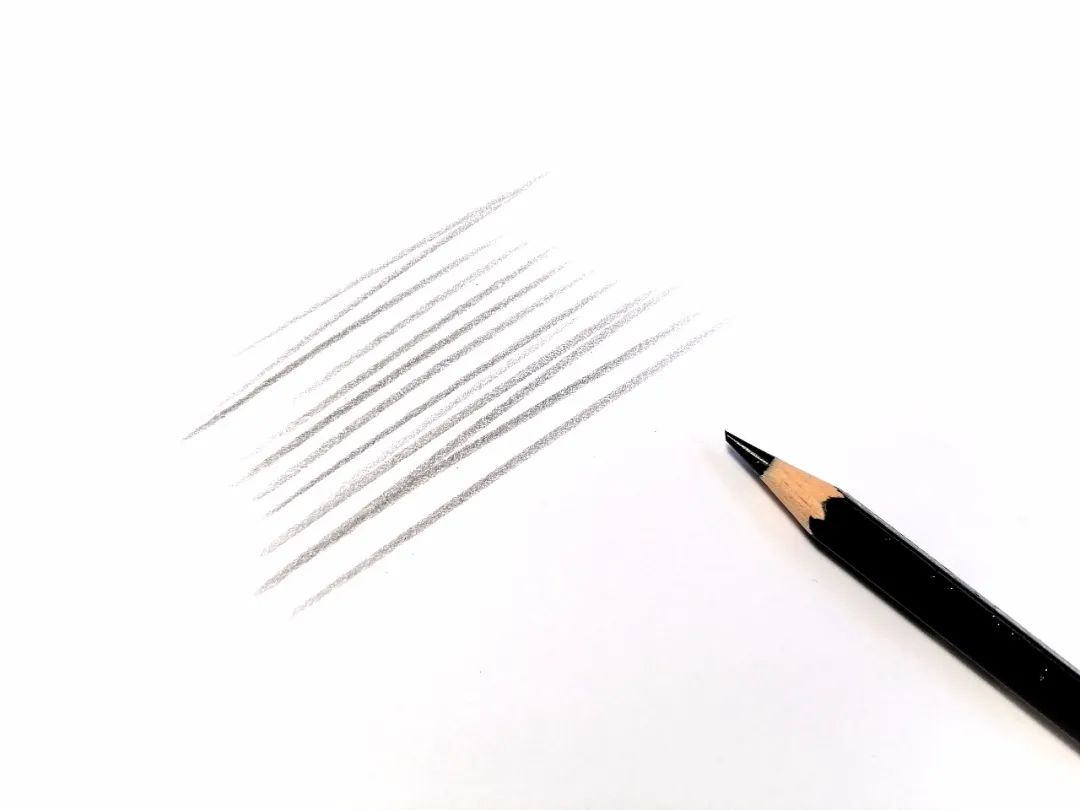

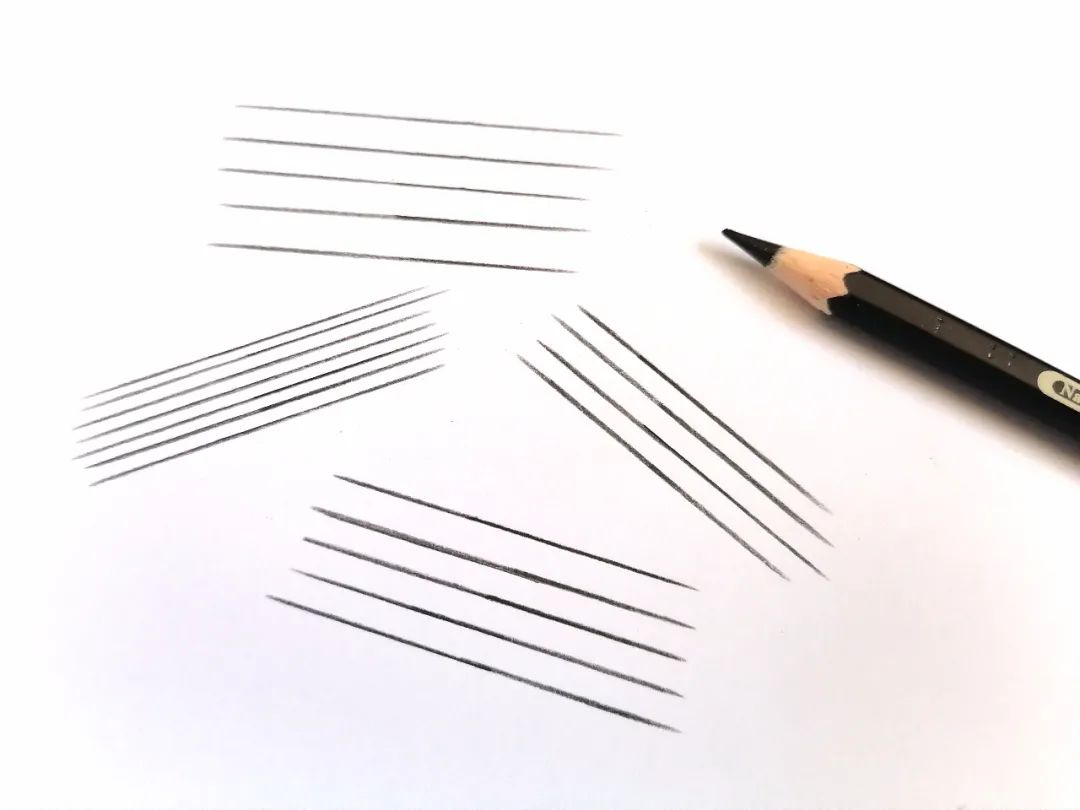

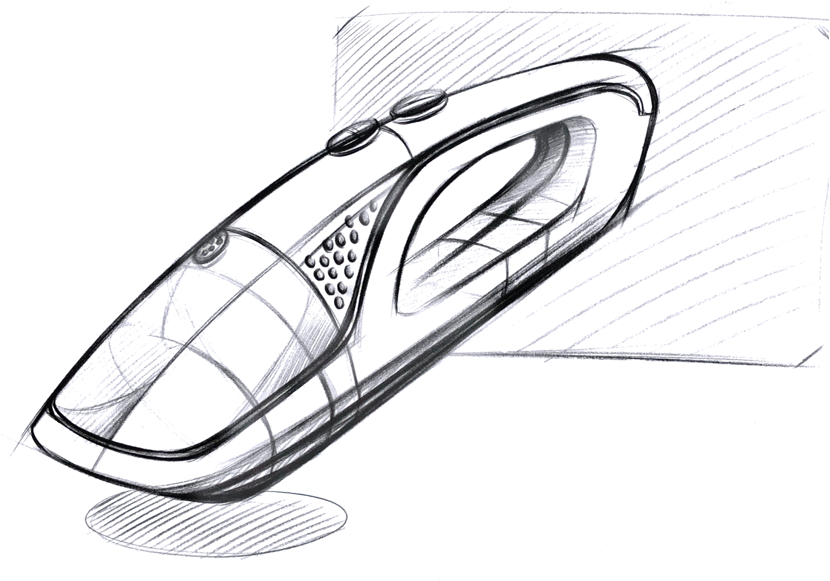

平行排线这一有秩序的样式经常应用于漫画、建筑手绘等，尤其在我们的工业产品手绘中最为常用。大家在绘制学习时，可以通过此排线方法区分出形体的受光与背光面。

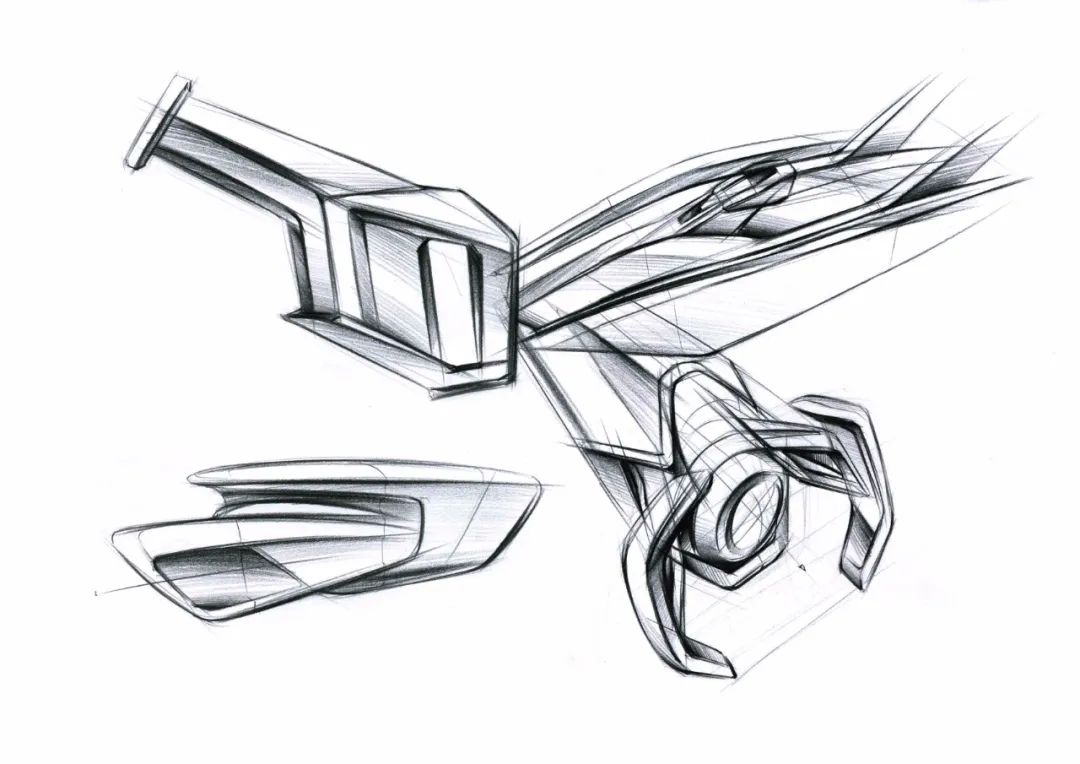

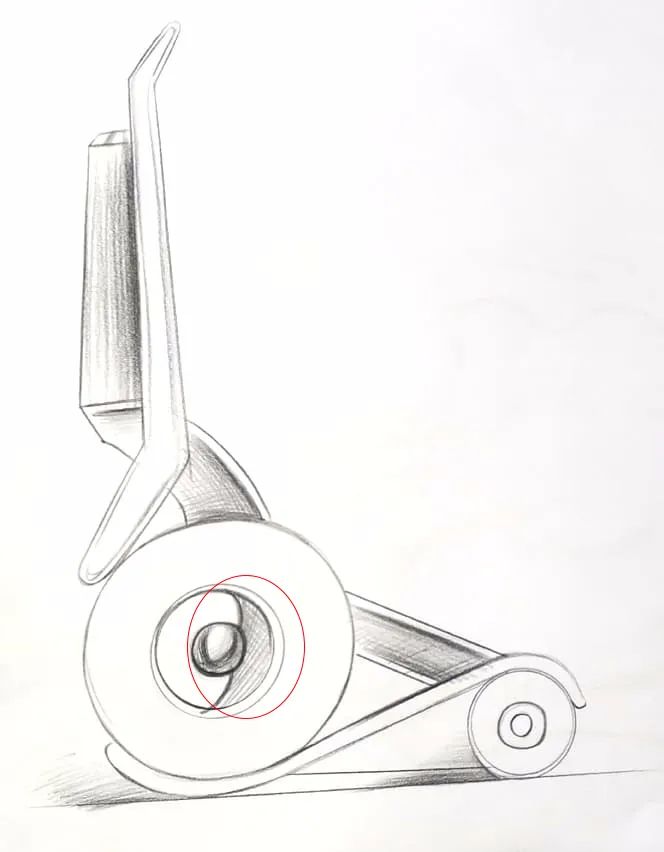

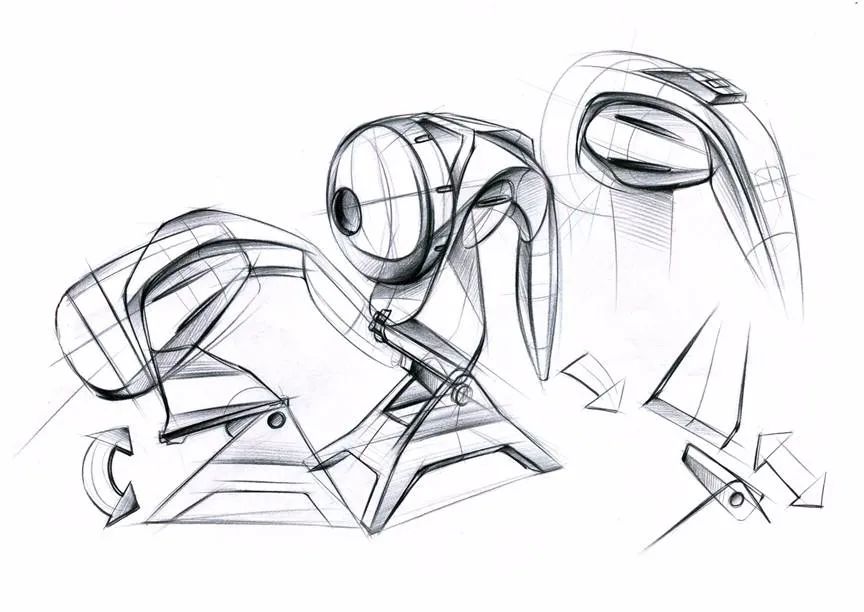

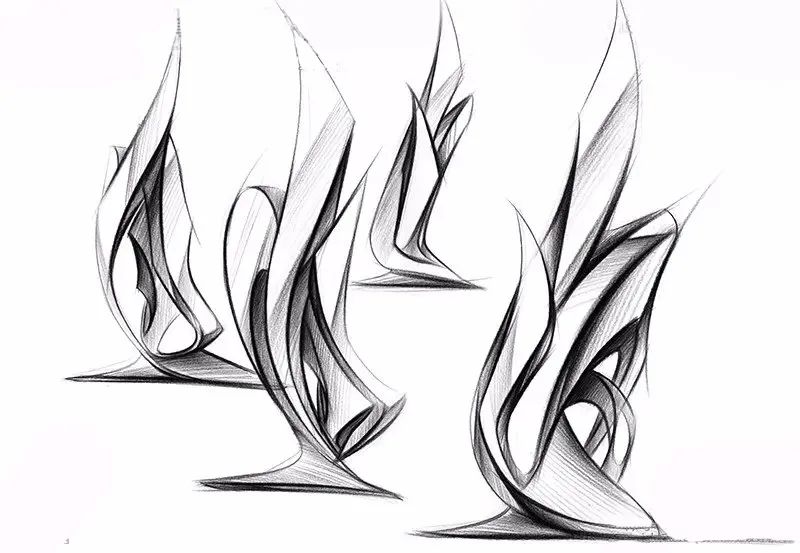

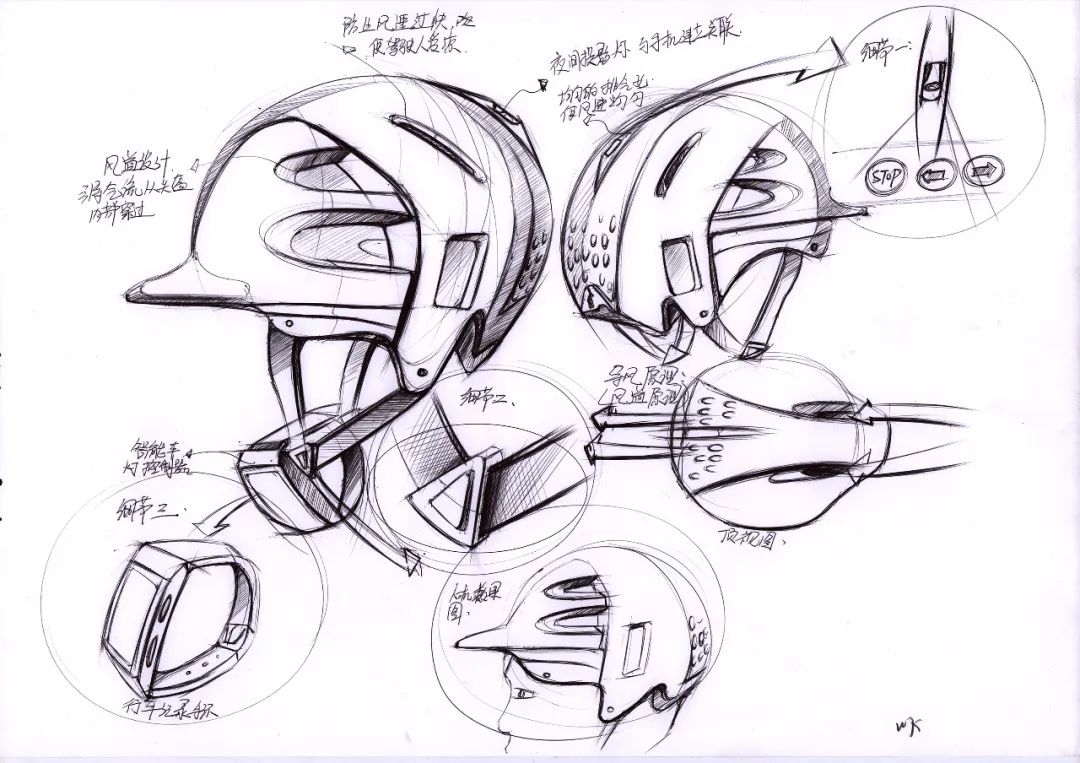

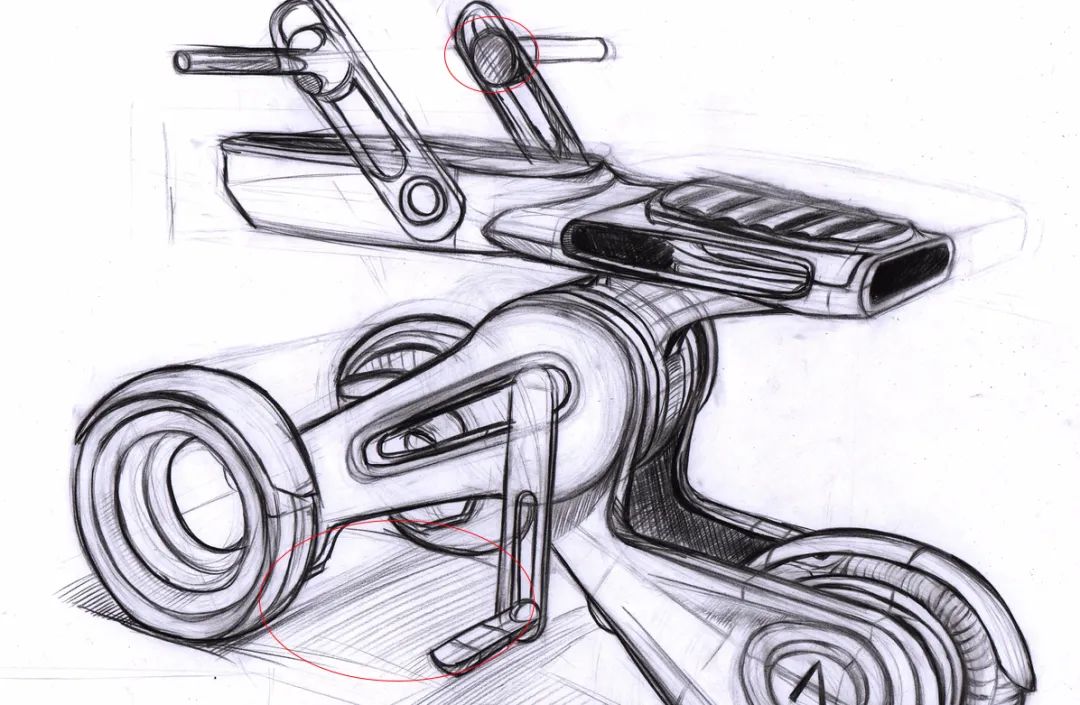

以下是以平行排线为主绘制出的手绘作品，大家可以观察这些作品中的平行排线阴影营造方式，将其应用到自己的作品中。

2.均匀过渡排线
均匀过渡排线则是通过改变线的深浅、疏密，丰富画面的层次感和空间感。在绘制时要注意排线的过渡保持均匀协调，才能更好地绘制出形体的空间。

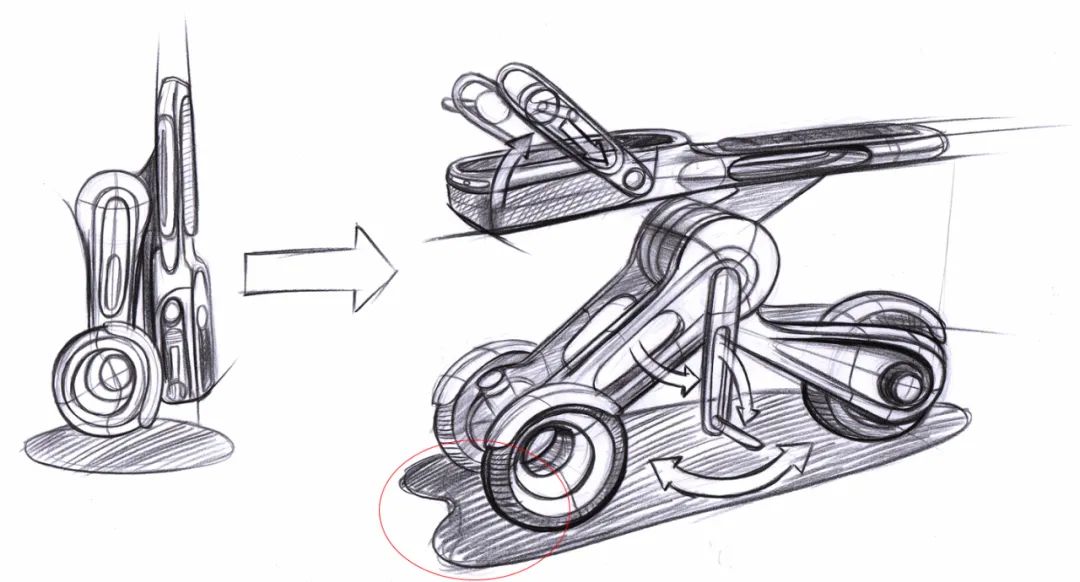

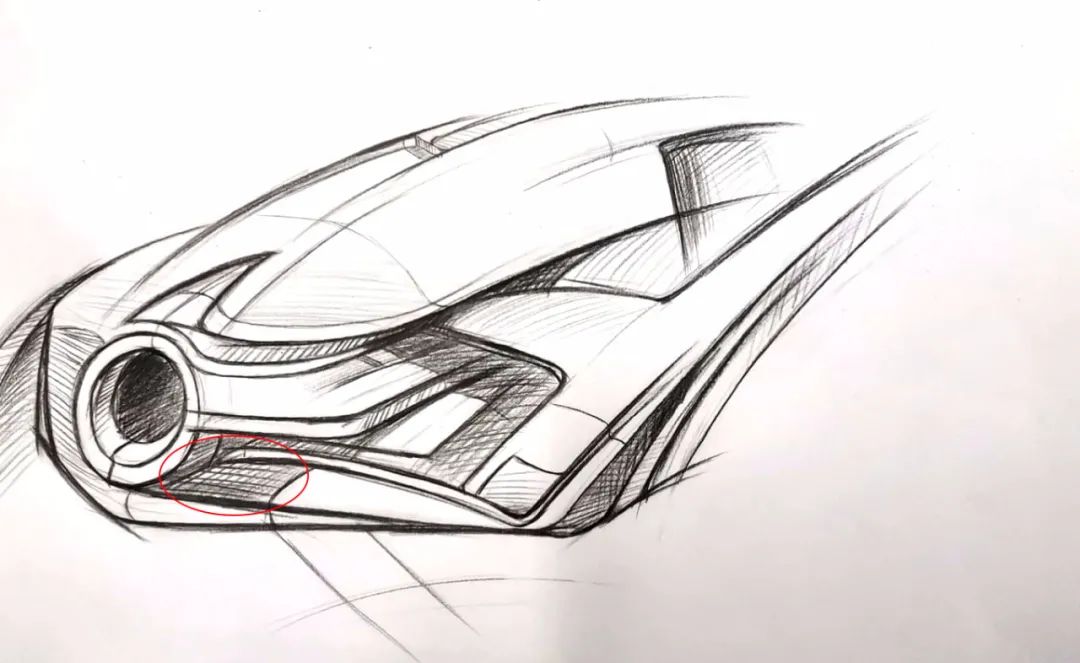

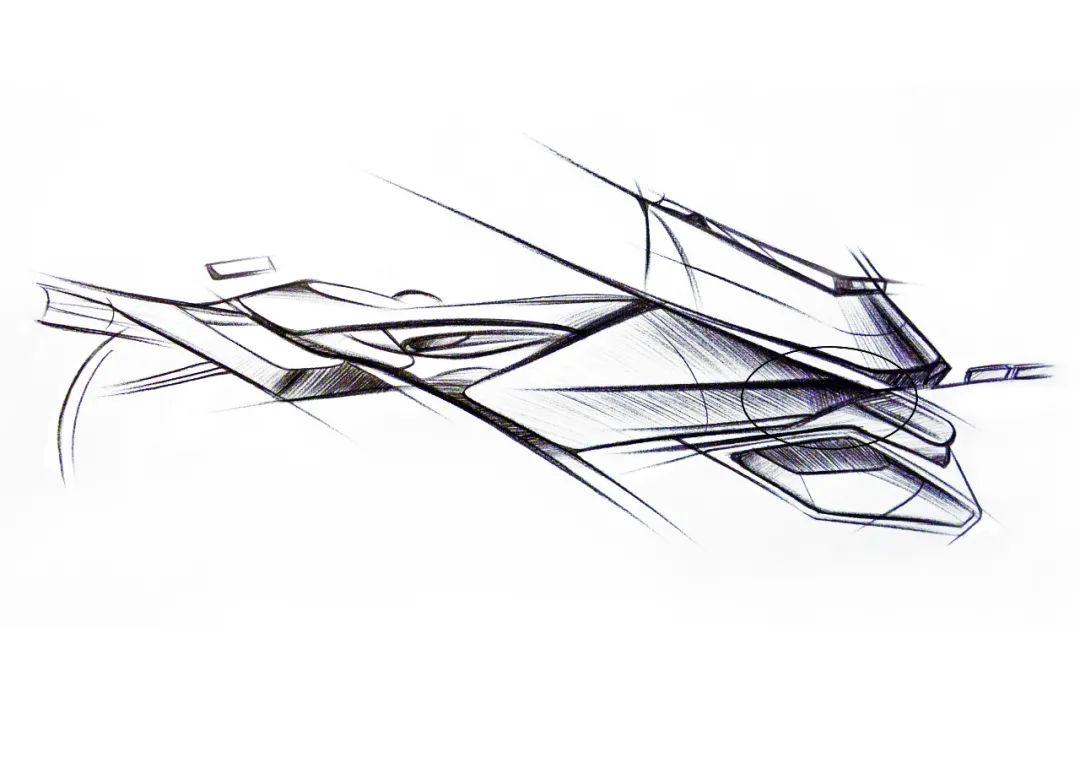

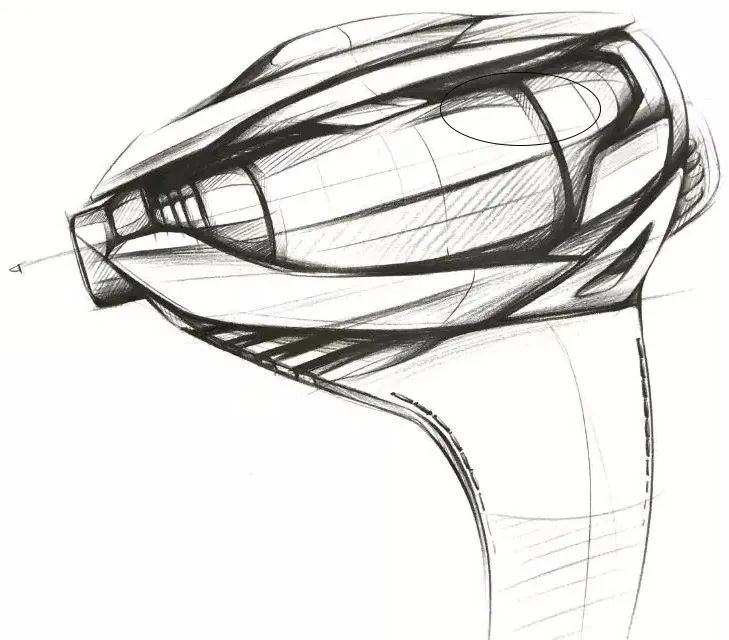

下面我们来看一下如何去运用均匀过渡排线在工业产品手绘作品中表现产品形体上的空间。

3.交错的排线方式

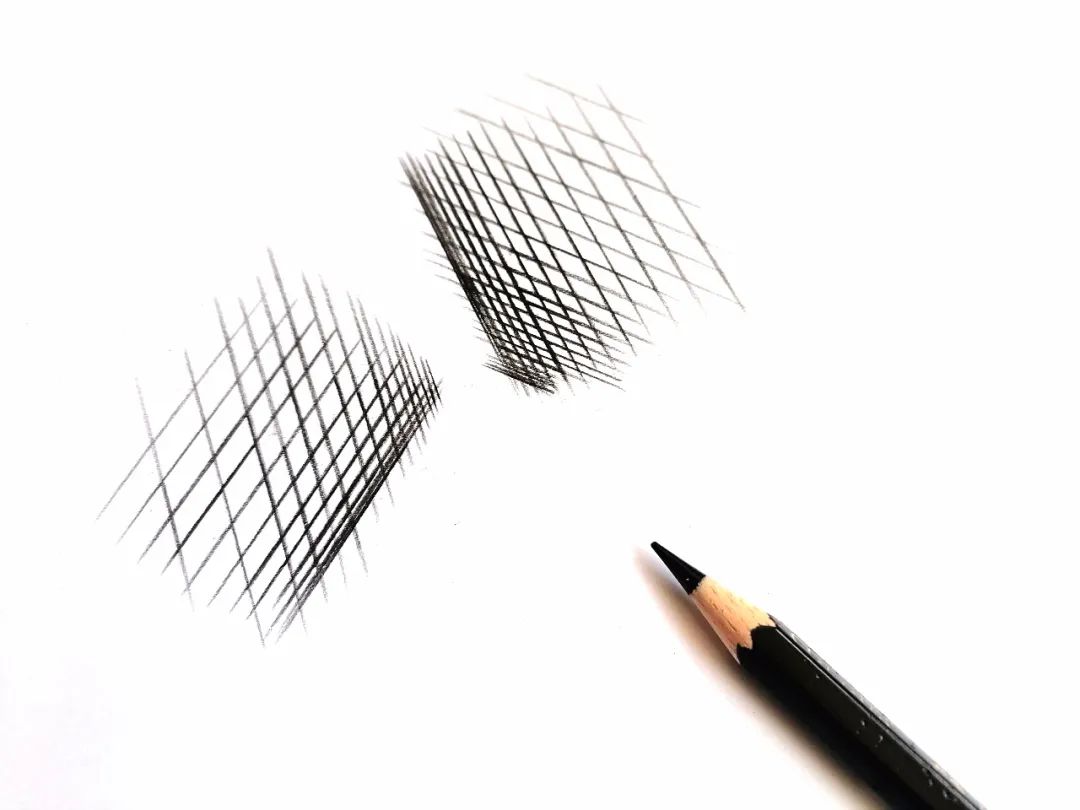

交错排线，即在画过第一遍排线以后，再在上面铺上第二层不同方向的排线，两遍之间的方向依照菱形最好，一定不要化成垂直，要与整体画面相协调。

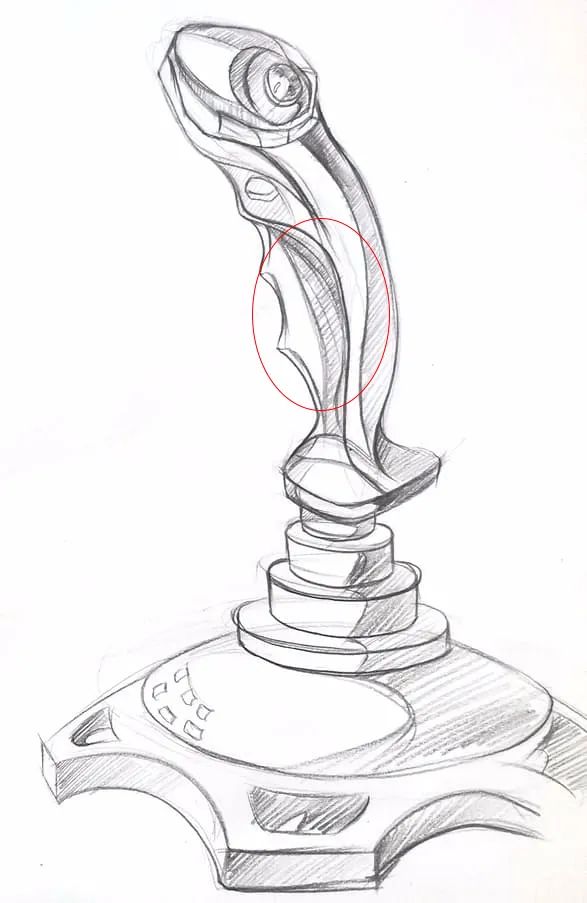

注意此排线往往只用于局部细节表现空间或遮挡关系时使用，尽量避免大面积使用，大量使用会影响画面的整体性。

三、错误点
针对多数小伙伴对于排线的掌握情况，我们总结了下面三种排线大家最为常见的问题：
1、前后连笔的“Z”字型排线
这种排线容易形成两端深中间浅的排线，不利于线与线之间的衔接，使画面不够整体。

2、杂乱无章的排线
这种排线特点就是轻重不均匀，并且不能保持线条方向的一致，不利于形体、结构的刻画，容易导致刻画对象变形。

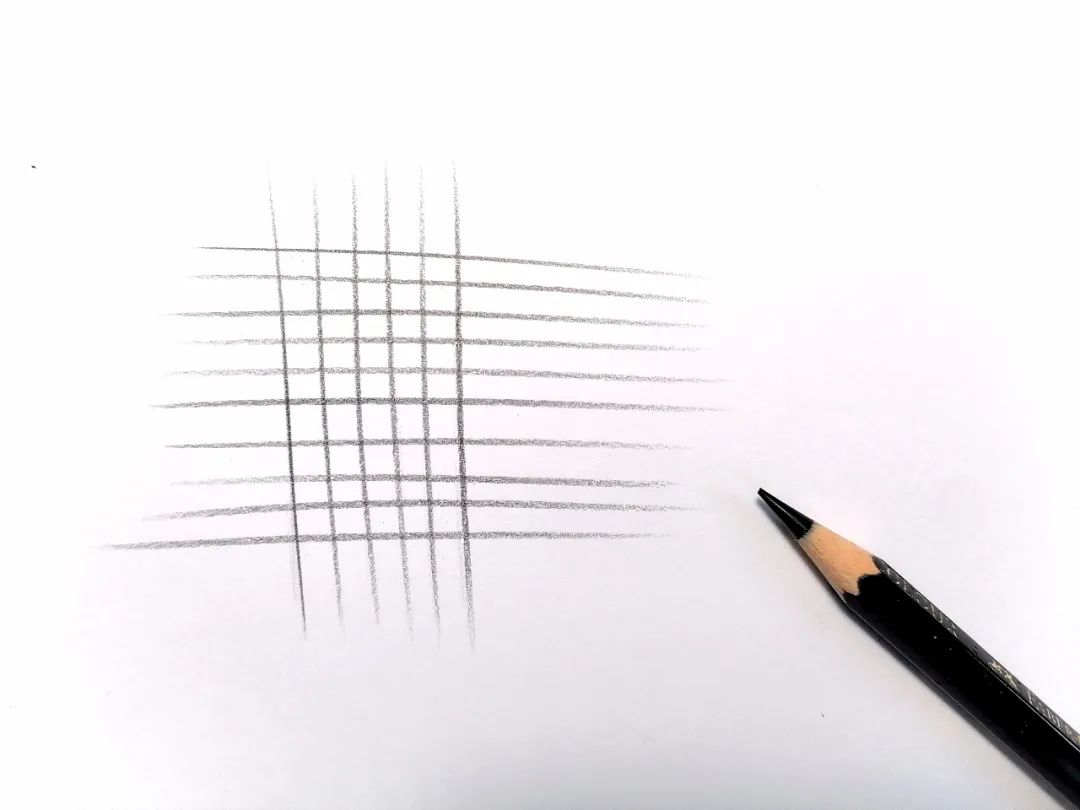

3、“井”字型排线
两个方向的线条垂直交叉，这种排线会显得比较死板，缺少美感。

小结
在工业产品设计手绘中，掌握排线的曲直和轻重极为重要。好的排线应该是两头虚中间实的线条，方向有秩，疏密均匀，适当变换排线方向，一层一层的加深，切忌乱涂。
我们在平时的训练中，一定要掌握好手上的功夫，保持正确的用笔方式，手、腕、肘保证运动的协调，体会对于线条的影响，绘制出正确的线条轻重、浓淡、疏密关系，才能绘制出平稳、自然、有序、顺畅的作品。
