犀牛实训_犀牛不好用？还是不会？！帮你总结犀牛常用命令及使用原则

犀牛作为设计领域，特别是工业设计领域最为通用的设计软件之一，已经成为工业设计，产品设计，建筑设计，珠宝设计等细分方向学生，设计师标配的设计工具。

犀牛中的命令繁多，但是常用命令是相对比较固定的！这次内容就是将犀牛的命令归纳总结分享大家，同时将命令的使用的基本原则给大家有针对性的讲解剖析！

视频：犀牛常用命令及使用原则1

一、犀牛命令类别归纳总结！

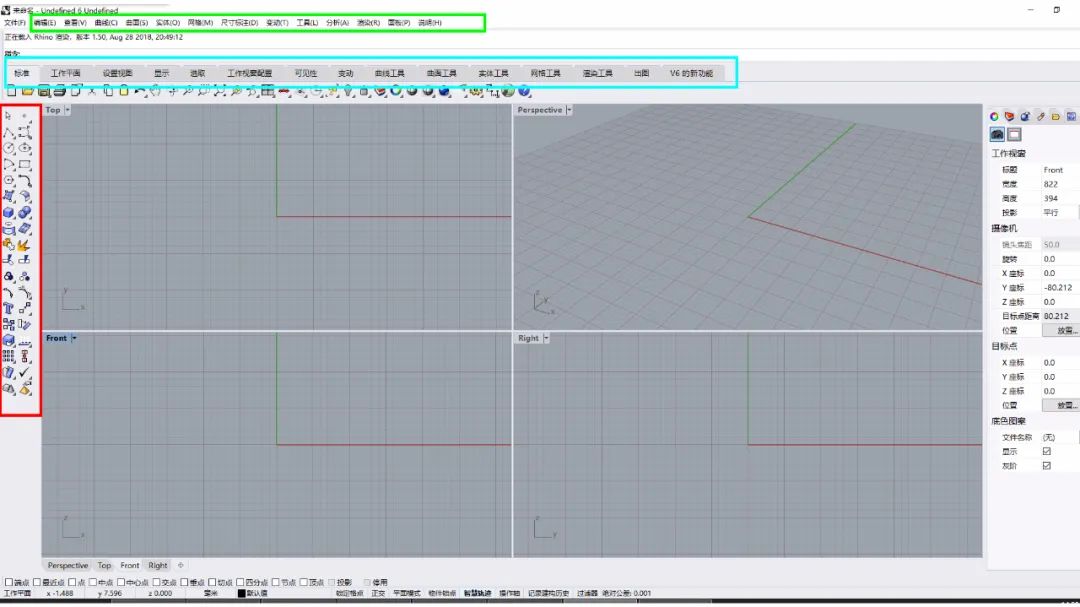

如图所示，犀牛截面可见，犀牛命令主要分布在：绿色条所示的 菜单栏，青色条所示的 常用面板，红色命令所示的 红色工具条。

其中，红色条所示的命令工具条，命令为图表化，直观形象，常用命令都汇集在这里。所以，红色条所示的两栏命令栏是最常用的命令工具条。

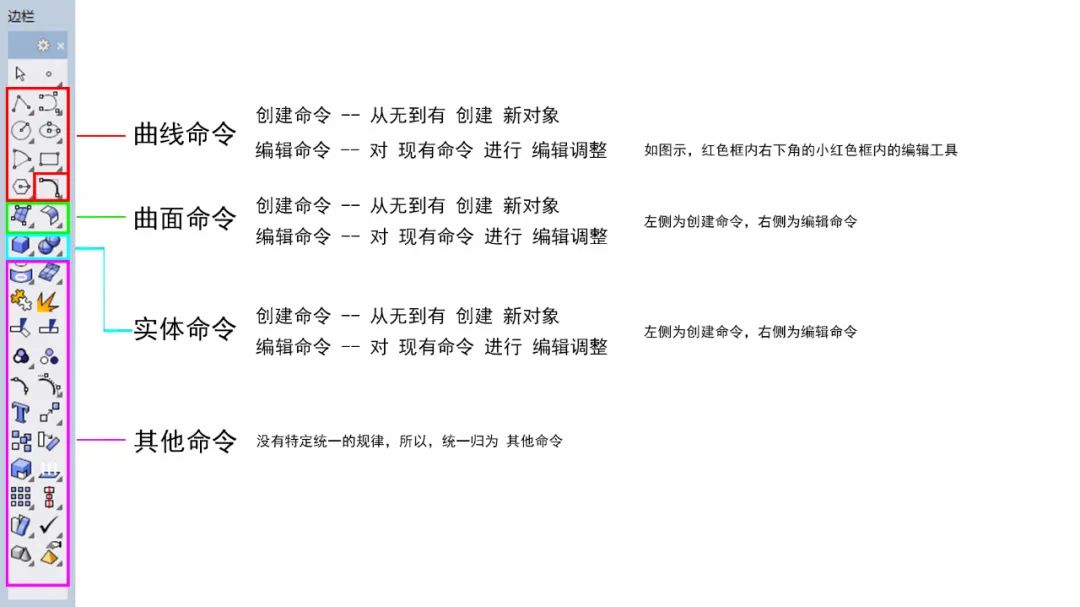

将前面所示红色工具条的命令栏放大后，可跟进命令属性进行分类，分为：曲线命令，曲面命令，实体命令，其他命令。其中，线、面、体三类命令根据功能又可以分为 创建命令---从无到有创建新对象，编辑命令---对已有对象进行修改完善。

二、常用命令归纳总结！

曲线命令总结

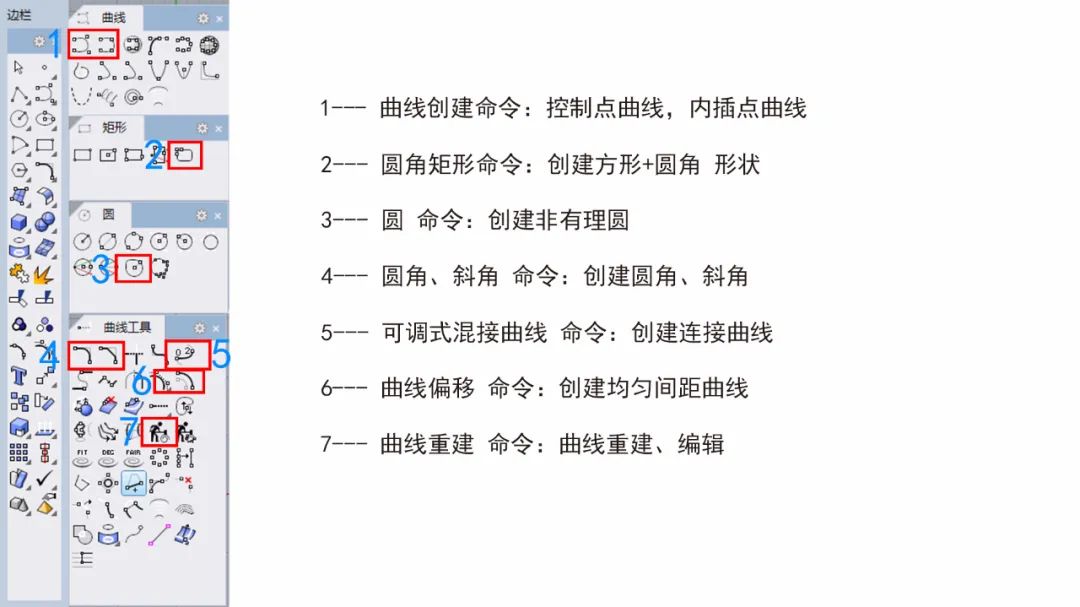

在曲线构建和编辑中，最常用的命令如上图所示，在曲线创建中，常用命令是1中所示的 控制点曲线、内插点曲线 两个命令。其中，控制点曲线主要是在平时的曲线绘制中应用，内插点曲线在做两个端点连接时候使用是最为方便的，连接后在进一步调整曲线形状，非常方便。

PS1:在曲线绘制中，尽可能绘制单跨距曲线！单跨距曲线遵循：控制点个数=阶数+1。

PS2:曲线绘制中，注意曲线造型和设计姿态的一致性，同时，通过曲率来量化造型和曲线品质。

命令5 可调式混接曲线是建模过程中，曲线编辑最高级，最常用，最好用的曲线命令。该命令可以根据需要调整曲线间的连续性。

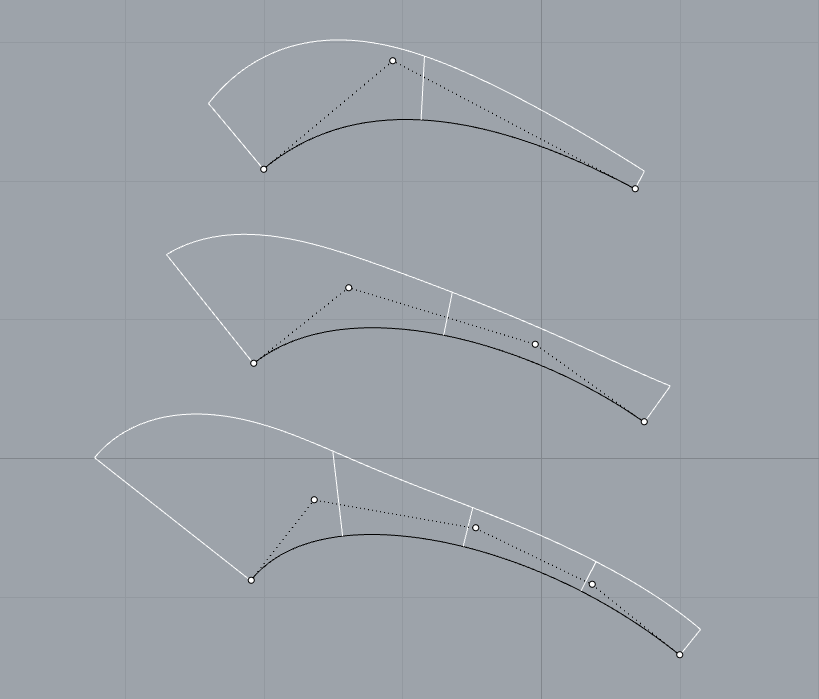

如图所示：三条曲线，形状类似，因为阶数不同，曲率却差异很大，曲线品质完全不同。

曲面命令总结

在曲面编辑中，最常用命令如上图所示。根据命令功能，可以分为创建曲面，编辑曲面两类命令。

根据犀牛的NUBS逻辑，在曲面构建中，四边形是最优的。所以，在曲面构建命令中，放样，边缘线，双轨扫描，网格都是四边成面的原理。其中，放样，边缘线，双轨扫描都是简单，实用的命令，生成曲面简单，方便调整塑造，是实用型的高级命令。

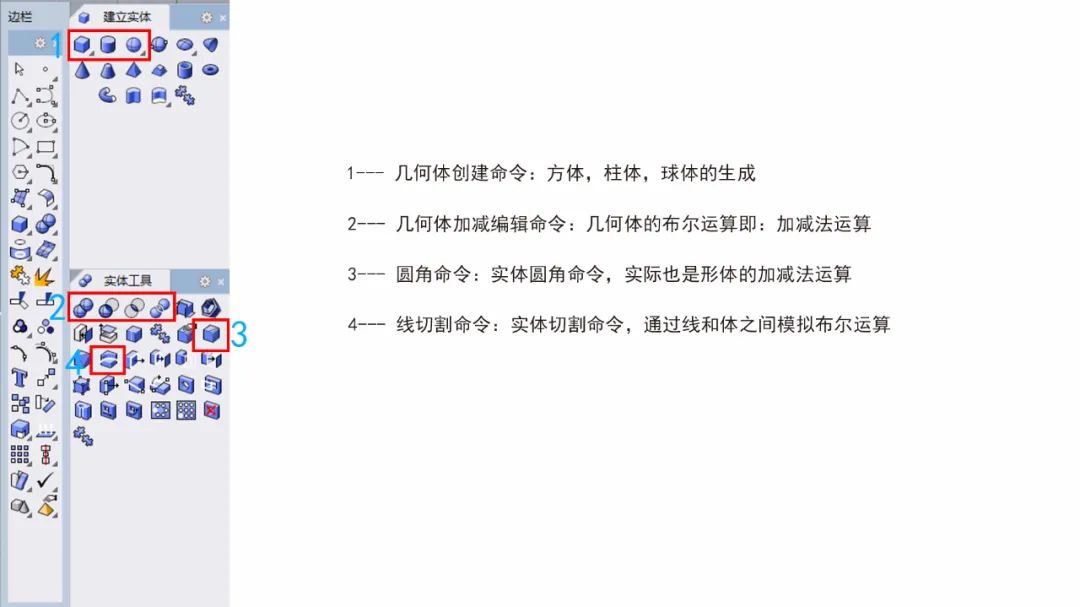

实体命令总结

实际工作中，是有非常多的品类产品造型是几何造型。这时候，在犀牛的建模中，实体命令就非常实用。和曲线，曲面一样，命令分创建命令，编辑命令。

在实际的应用中，命令2是布尔运算，主要是实体的加减法运算，在操作中，主要注意对象的选取的先后顺序即可。命令4是线切割，是线和实体的运算，是非常实用，方便的实体编辑命令。

三、建模命令使用原则！

犀牛中每个命令都有自己的工作原理，大多命令对应着相应的造型和功能，所以在实际的建模中，对于命令的使用应该是有选择性的，不然会导致建模过程衍生各种问题，增加建模的难度。

如上图所示，产品在竖直方向为直线线性，虽然侧面为弧形造型，但是该造型可以用实体挤出命令直接做出来，此时如果用曲面反而会导致建模很复杂了。

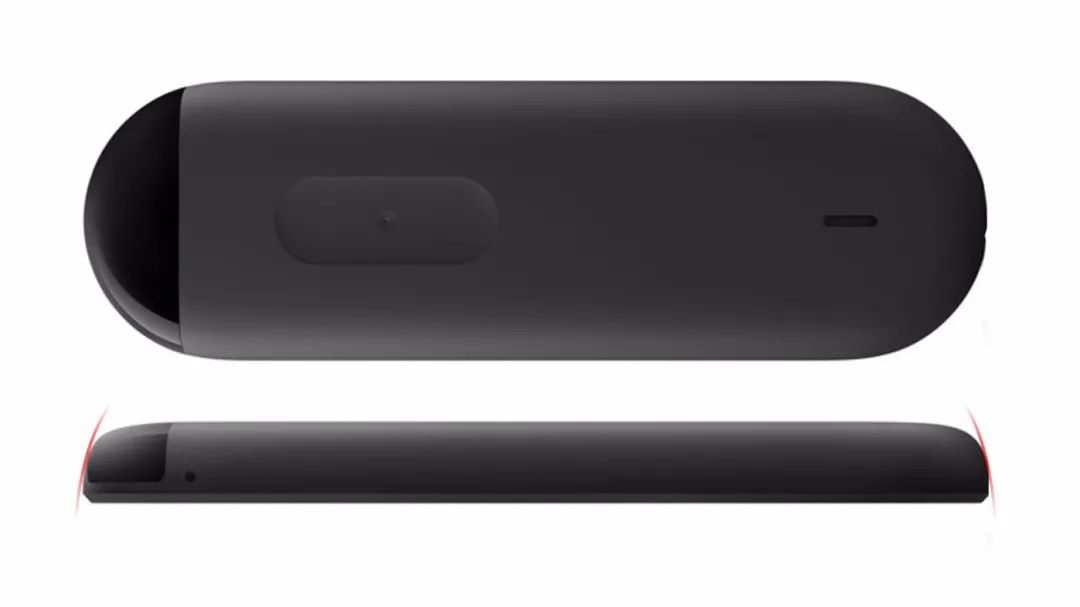

如上图所示，因造型侧面为弧形，虽然正面轮廓为跑道型造型（中间直线，两端半圆），此时却不能通过直线挤出方式建模，需要利用三段式，进行放样或扫描侧面造型。侧面用曲面的方法，却不可用网格，用网格往往生成曲面会控制点比较多，导致调整造型太繁琐。

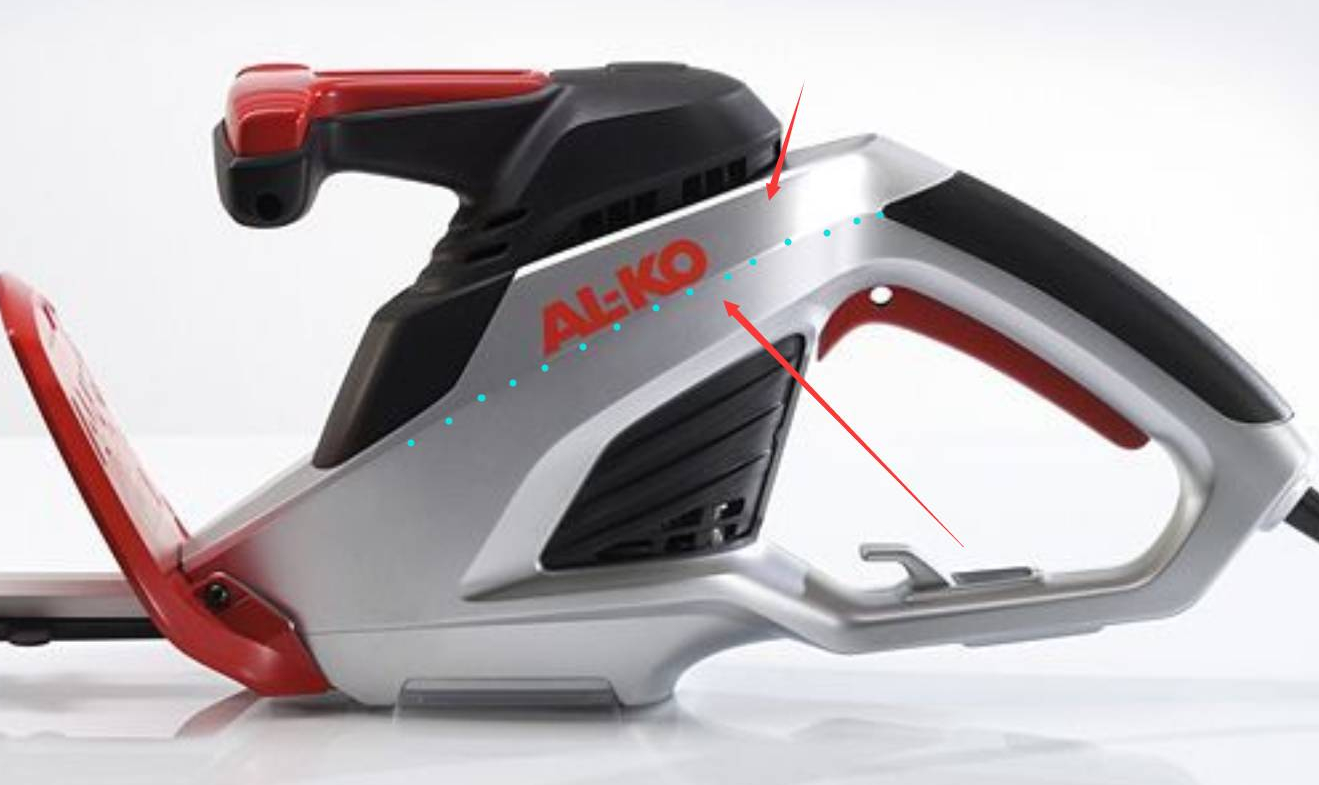

如上图蓝色线条所示部分，该造型分析后，每个部分均为简单的微弧平直曲面，可以通过放样构建，中间拐角处做衔接即可。切记组合曲线，直接一次成面。

综上所述，在实际的建模中，需要结合造型，有选择性的使用命令。操作简单，方便修改，便于造型塑造是选择命令的基本原则。

关于犀牛常用命令及命令使用原则就讲解到这里，希望对于学习犀牛的小伙伴能有帮助！关于讲解中的素材，更多答疑讲解，请加微信：pinsuo001 或 QQ: 664167355！

各位小伙伴有什么需要解答指导的问题，欢迎大家在评论区留言，便于给大家做答疑交流！
