2023-02-11 15:44:16
分类：设计资讯
1086
0
0
原创
作为一名结构设计师，需要学习多方面知识比如机械学科，电子电信，材料科技，人机工学，加工制造，表面工艺处理，尤其是需要熟练掌握产品内部结构和功能实现结构，而爆炸图的制作可谓是结构设计师必知必会的技能。

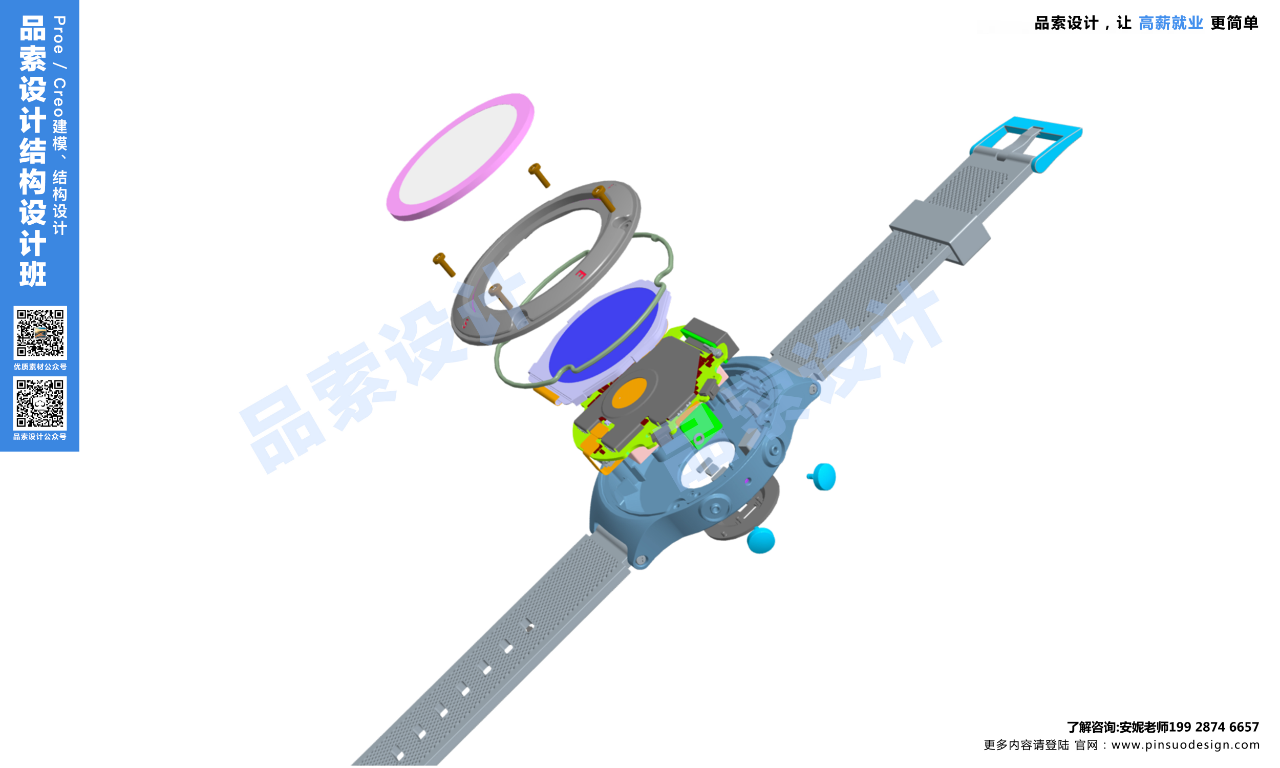

一、什么是产品爆炸图

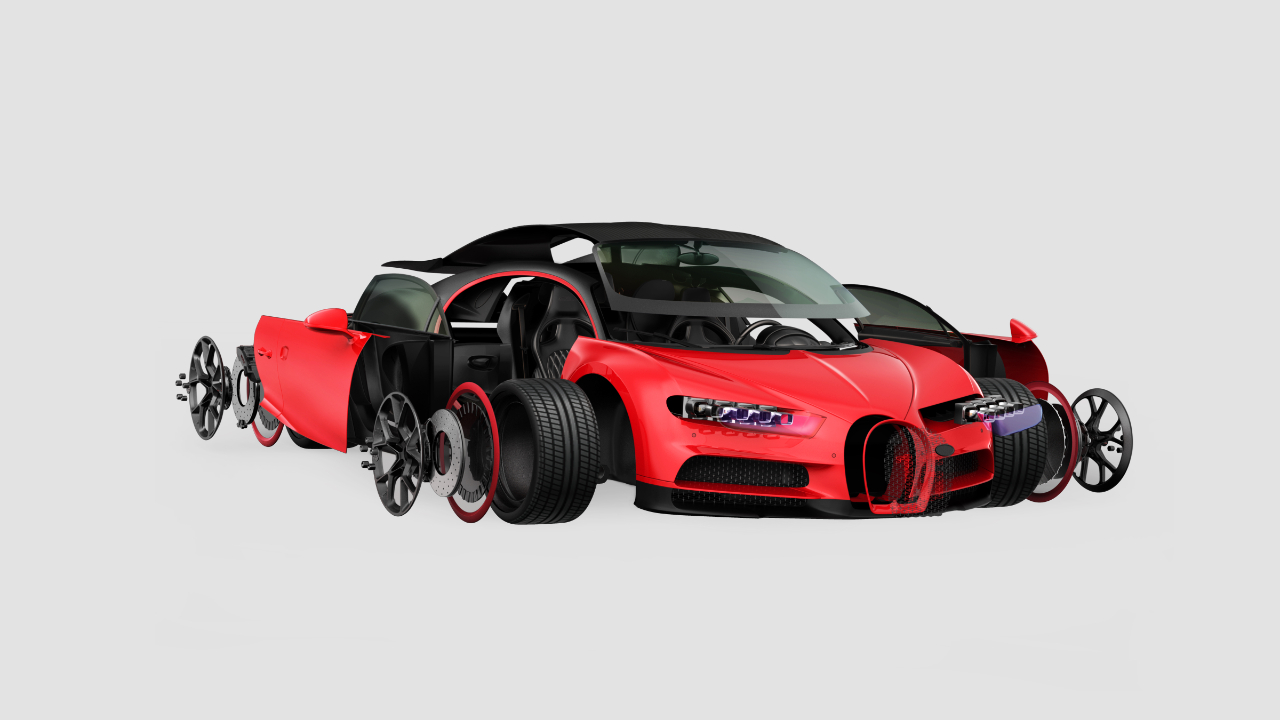

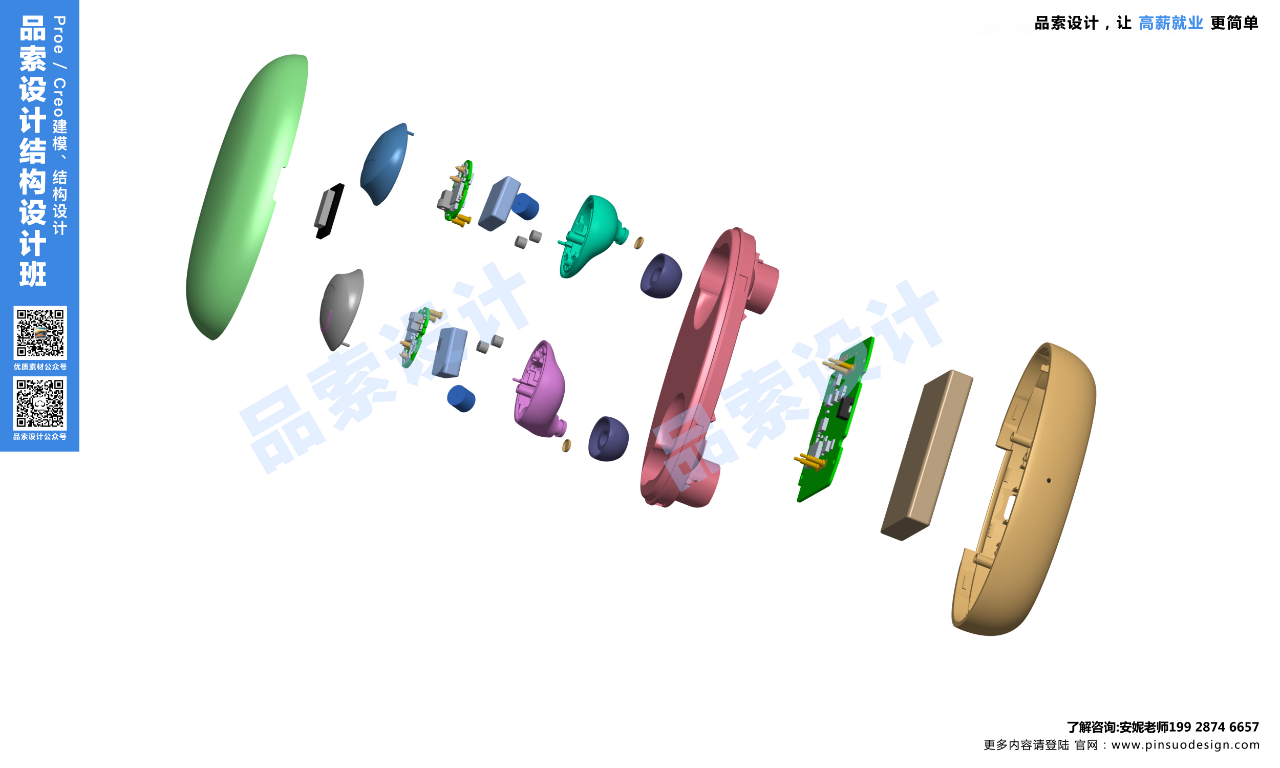

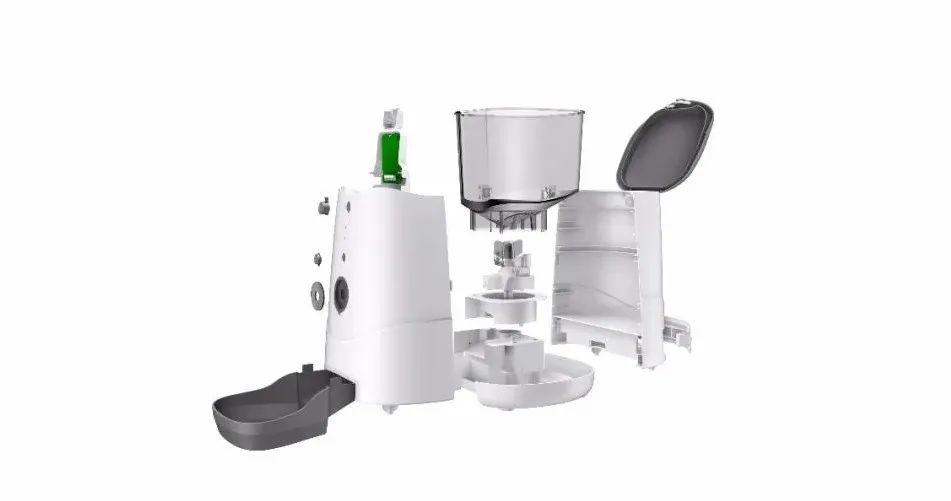

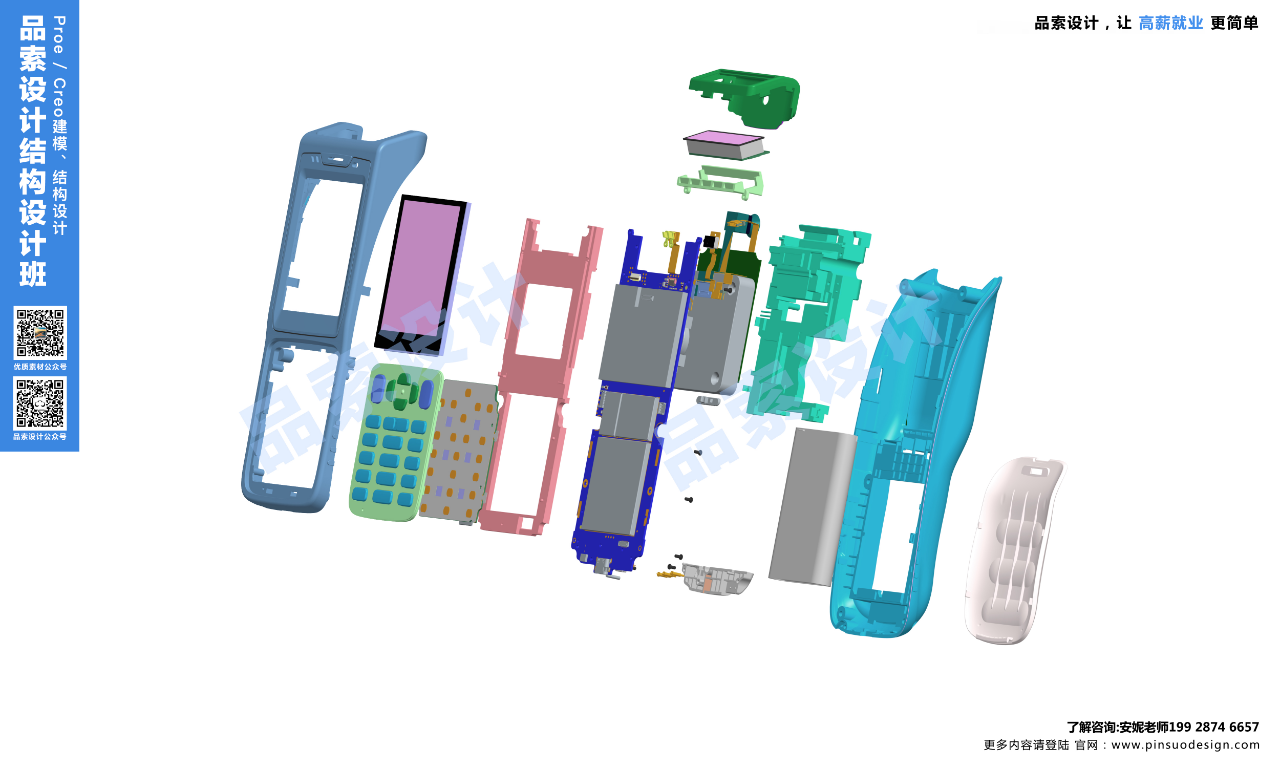

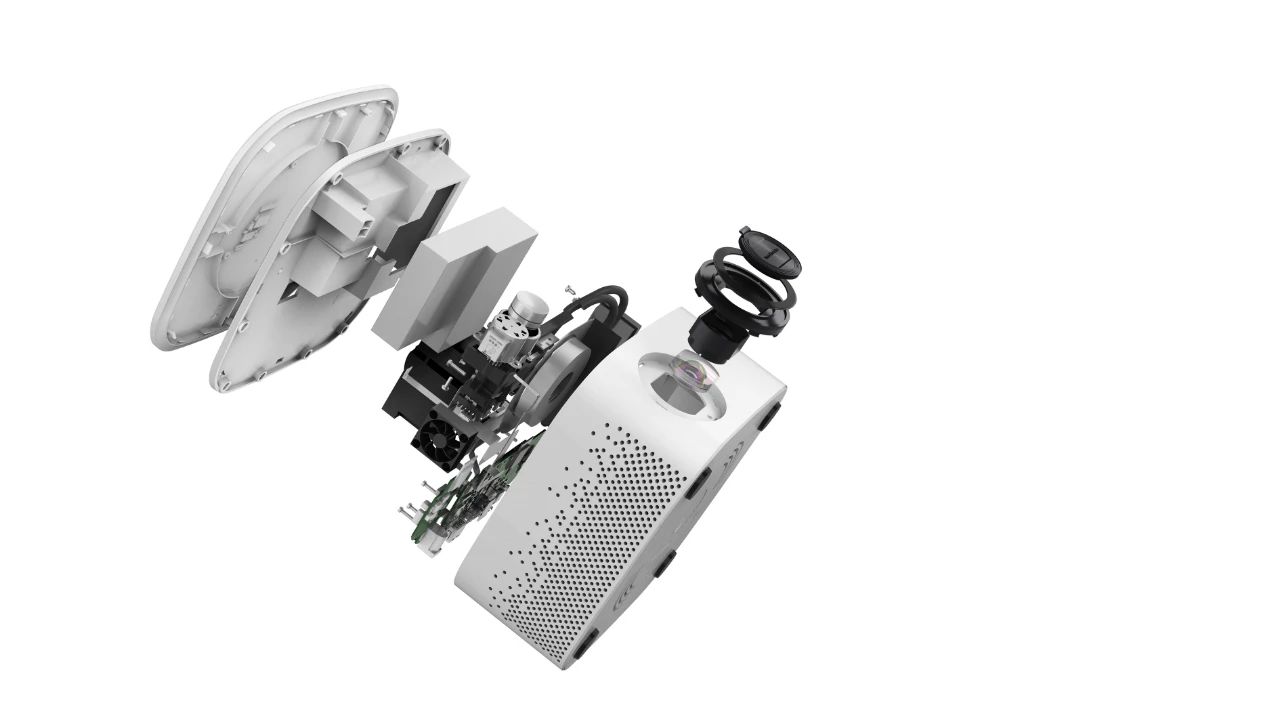

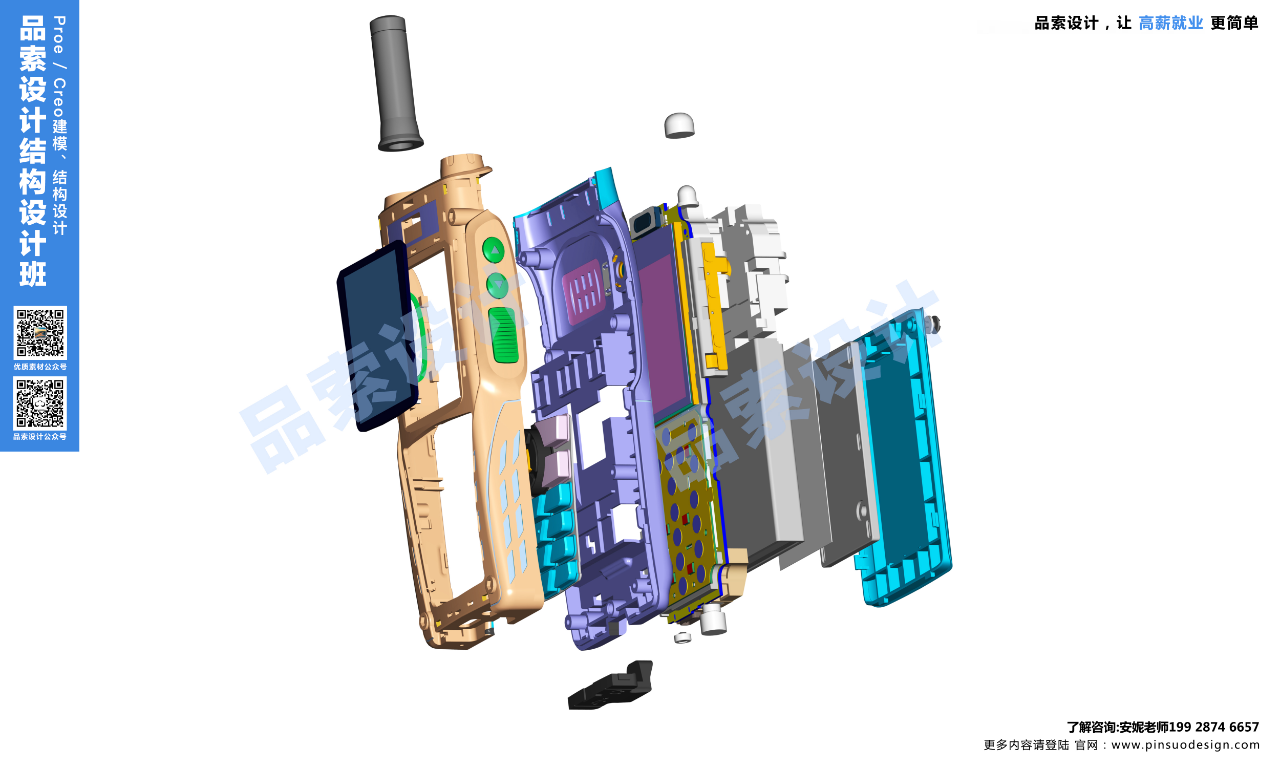

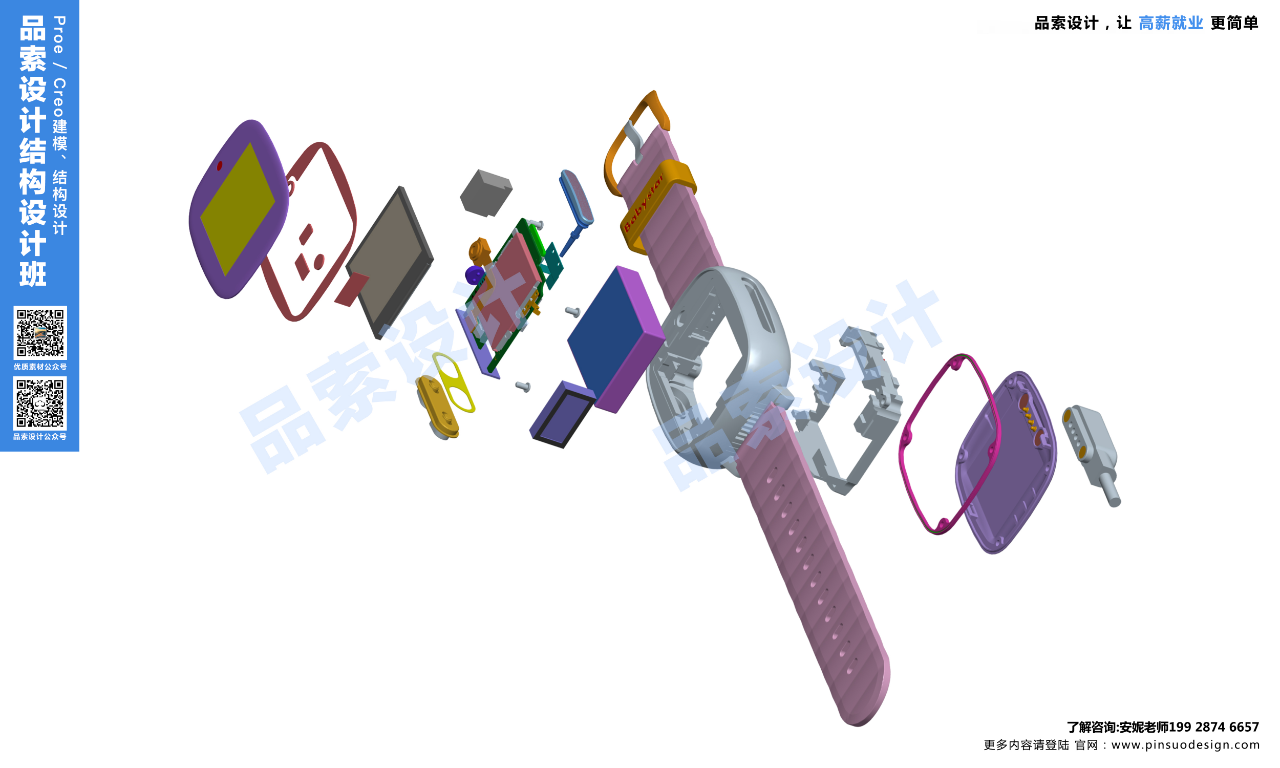

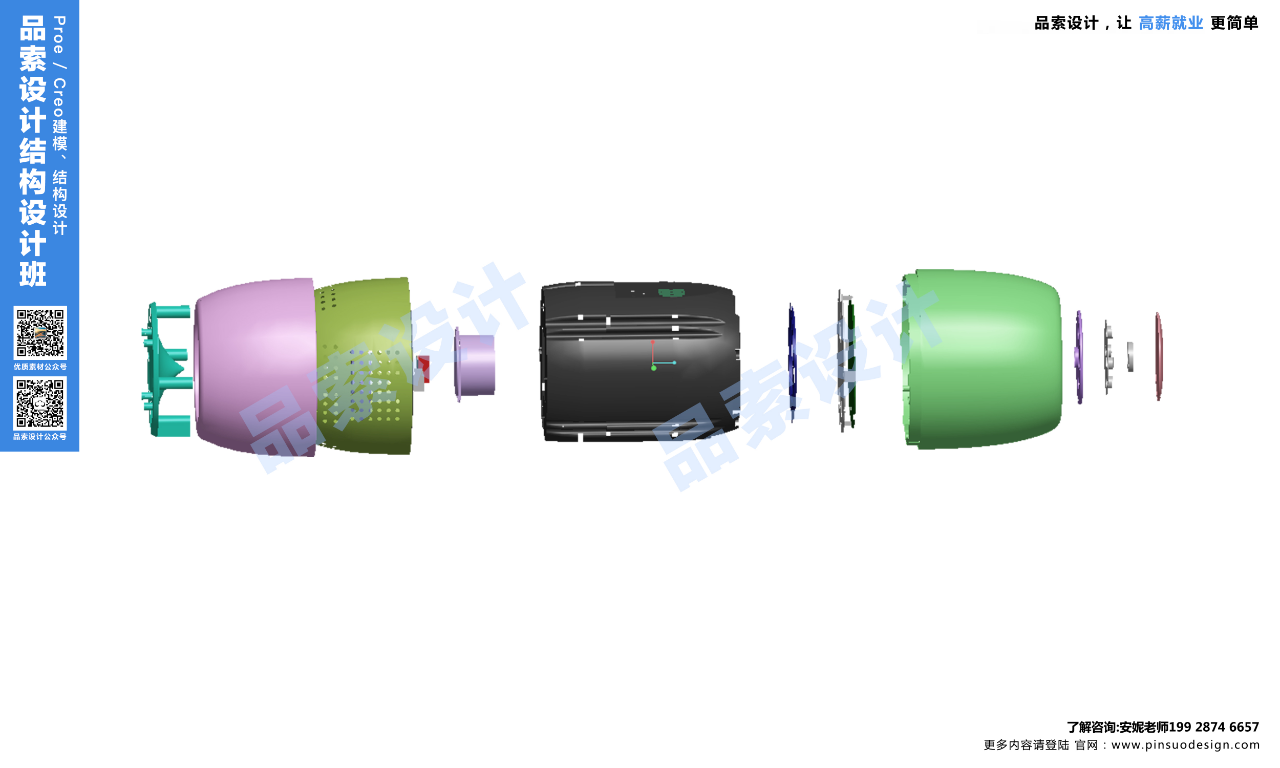

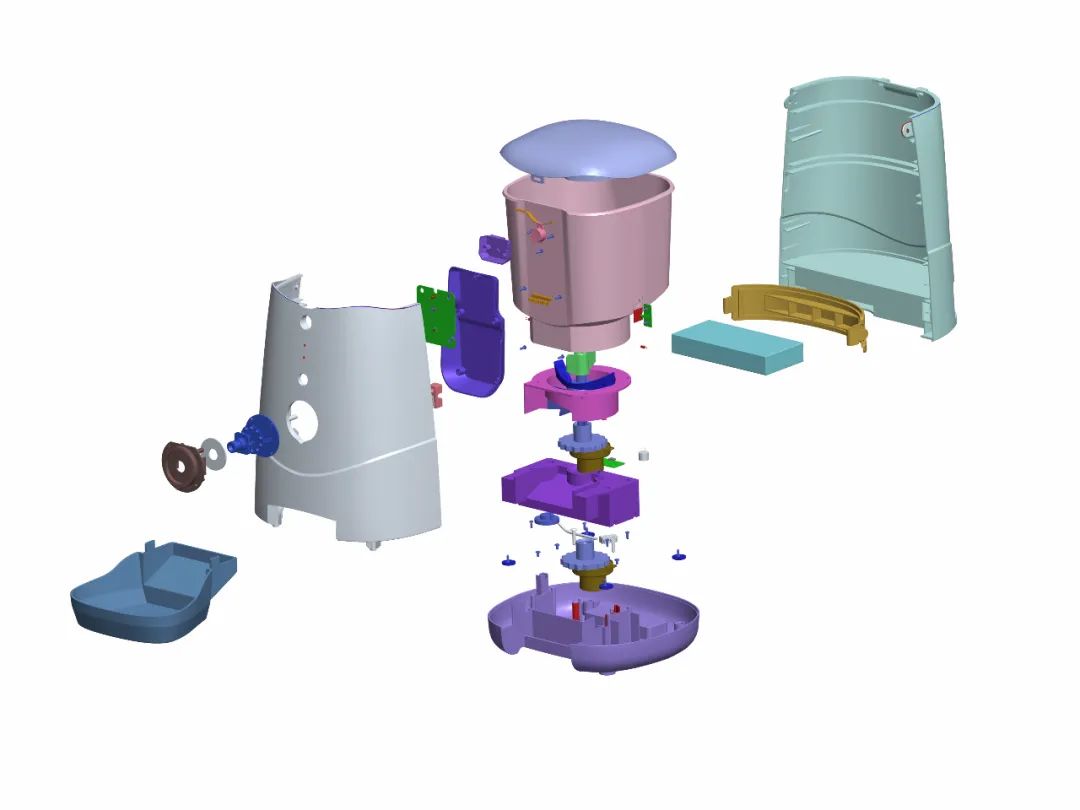

爆炸图，Exploded Views，就是立体装配图，具有立体感的分解说明图，一个最为简单的爆炸图，可以只爆炸产品某一关键的局部，当然也可以选择单项爆炸、双向爆炸或者三向爆炸。产品爆炸图，又称产品拆解图，产品分件图，主要是为了阐明其产品每个部件的材质、名称以及结构拼接形式，让他人更能理解其产品。
